Keyboard

Di, 31.01.2023 – Di, 20.08.2024

Versuchsaufbau:  Bild 1 | Bild 2 | Bild 3
Alle  3 Bilder  als  2-seitige  PDF

Versuch 2023:  Bild 4, als  PDF
Realitaet 2023-08: Bild 5 (Aufbau mit SubMixer und MonitorBox)
Realitaet 2024-05-05: Bild 6 (Auftritt mit SubMixer und MonitorBox)
Zukuenftig geplant 2024-08-20:  Bild 7 (PSR-SX700 mit ZOOM V3)
Realitaet 2024-08-23: Bild 8, als  PDF (Anschaltung von Instrument und Mikrofon)

Ketron SD40- Arbeitstisch„Ketron SD40“ Arbeitstisch


Bild 1:

STEUERUNG des VLPA-Harmonizers mit Hilfe des Abgriffs
der getrennten Ketron SD40-Ausgänge über den ammoon-Mixer
“ammoon F4-USB 3 Kanal Digital Mikrofon Line Audio Mixer“

(Im StereoBild: LINKS: Bass, Chord | RECHTS: Instrumente)

Aufbau: MIDI-Keyboard => „Ketron SD40“ => „ammoon Mixer“ AUX-Send =>
„TC-Helicon Play Acoustic“ Guit-IN



Harmonizer ansteuern mit AUX-Send - Bild 1


TOP

Bild 2:

ammoonMixer-Main-OUT (über DI-Box) und TC-Helicon Play Acoustic Voice-Mic-OUT
gehen über 3m Kabel-Peitsche in das grosse Mischpult zur PA.



Harmonizer ansteuern mit AUX-Send - Bild 2


TOP

Bild 3:

“ammoon F4-USB 3 Kanal Digital Mikrofon Line Audio Mixer“



Harmonizer ansteuern mit AUX-Send - Bild 3

Alle 3 Bilder als 2-seitige PDF


TOP

Bild 4:

Ketron-Stand, Beschaltung 2023-06-08

Ketron-Stand 2023-06-08

PDF  dazu

Material-Liste:
X-Ständer mit Metalltisch  (Millenium Quick Table)

„Korg microKEY Air 61“  (USB MIDI-Keyboard),
mit USB-Gerätekabel

„Ketron SD-40“  (MIDI Arranger),
mit Stereo-KlinkenKabel zum Ammoon-Mixer

„Ammoon F4 USB 3-Kanal Mixer“  (Kanal-Steuerung, Links / Rechts),
mit Stereo-Klinkenkabel  zur  DI-Box  am Boden liegend

„Fame Audio DI-120 passive DI-Box Stereo“  (für Mixer-LineOUT auf  2x XLR),
XLR-OUT 1+2   zur  XLR-Peitsche

„TC-Helicon Play Acoustic“  (Vocal Harmonist),
1x kurze  XLRf-XLRm  vom  Harmonist zum  „Monitor 1“ (als Volume-Regler)

„Behringer Monitor1“  (Volume-Regelung von Harmonist-OUT),
mit  1x XLRf-XLRm Kabel zur XLR-Peitsche

3 Meter  „3-fach  XLRf-XLRm  Peitsche“  (Stereo-Audio, Voc)  zum  FOH-Mixer




TOP

Bild 5:

DRD_2023-08-23_Reinhard_SD40-Tisch_1

DRD_2023-08-23_Reinhard_SD40-Tisch_2

Beschreibung:

Auf dem „Millenium Quick Table“ (Thomann.de)
Im Vordergrund:

„Midiplus X6mini“ Keyboard mit 5 Octaven;
hat digitales Pitch- und Modulation-Pad anstatt Räder

Von links:
1. „Harley Benton PowerBank MK2“ (12V für AcousticPlay)
2. Mixer „D Debra DI-6UX“

Monitorständer mit
3. „Volumeregler Monitor1“
4. „Ketron SD40“

Unter dem Monitorständer
5. „TC-Helicon Play Acoustic“

Rechts neber dem Monitorständer
6. „3-fach Switch“ für „TC-Helicon Play Acoustic“
7. Monitor „the box MA5“

Vor MonitorBox „MA5“
8. „K&M Tablet Holder“

9. davor 3-stufiger, klemmbarer „Akku-Ventilator“

—–

3 Meter  „3-fach  XLRf-XLRm  Peitsche“  (Stereo-Audio, Voc)  zum  FOH-Mixer




TOP

Bild 6:

DRD_2024-05-05_Reinhard_20240505

So, 05.05.2024
Blütenfest, OGV Lindenstruth

Elektrischer Auftritt
Ausreichend Strom (230V) über eine PV-Anlage


TOP

Bild 7:

DRD_Reinhard_Zoom_V3_in_SX700 AuxIN2024-08-14_1600x649

DRD_Reinhard_Zoom_V3_in_SX700 AuxIN2024-08-14_Nah_1600x719_60

Das neue Keyboard „Yamaha PSR-SX700“, gekauft 06/2024.
Es werden von Reinhard momentan die SET-Styles erstellt.
(Reinhard hatte schon vor Jahren das „PSR-3000“ und das „PSR-S910“)
Darauf, rechts, der „ZOOM V3“ Vocal Processor fuer Gesang.
Diese Zusammenstellung ist voraussichtlich ab 2025 im Einsatz.


TOP

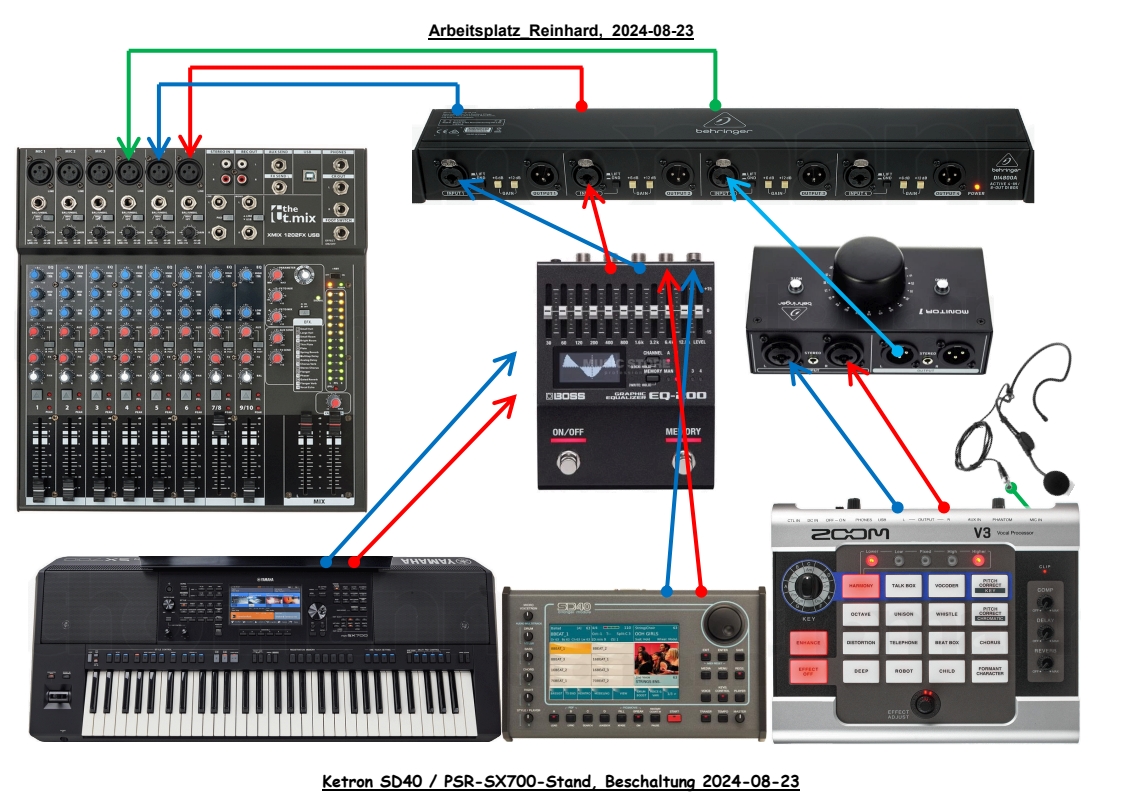

Bild 8:

DRD_2024-08-23_Arbeitsplatz_ReinhardPDF  dazu


Materialliste, Kabel:

1x XLRf-XLRm, 1 m (Vom ext. MikrofonSchalter zum „ZOOM V3“ MicIN)
3x XLRf-XLRm, 1 m („Behringer DI4800A“ 4-fach DI-Box OUT zur Mixer-KabelPeitsche)
3x DoppelMonoKlinke, 1 m („BOSS EQ-200“ L/R OUT, „KETRON“ L/R OUT, „ZOOM V3“ L/R OUT)
1x XLRf-MonoKlinke, 1 m („Behringer Monitor1“ OUT)
1x USB-GeraeteKabel (MidiControllerKeyboard zum „Ketron SD40“)
—–
Materialliste, Geraete (passende Netzteile dazu):
„Behringer DI4800A“ (4-fach DI-Box)
„BOSS EQ-200“ (10-fach Stereo-Equalizer fuer Instrumente)
„Behringer Monitor1“ (VolumeRegler)
„ZOOM V3“ Vocal Processor (Gesang)
„IMG NackenbuegelMikrofon“  (dynamisch, mit externem Schalter)
„Ketron SD40“, oder „PRS-SX700“ (Arranger-Modul, oder MusikInstrument)
„MidiControllerKeyboard“ (fuer Ketron SD40-Ansteuerung)
